MANUALE UTENTE 3 PORTS FIREWIRE PCI #F5U503 BELKIN

Manuale d'istruzione scheda PCI Fire Wire Belkin® Components

Table of Contents

English 1
Français (Europe) 17
Deutsch 33
Nederlands 49
Espanol 65
Italiano 81

En

Introduction

Vi ringraziamo per aver acquistato la schedà di aggiornamento Belkin IEEE -1394. Ora potrete aggiungere tre porte FireWire da 400 Mps al vostro Windows 98 SE, Windows 2000 o Windows Me e godere della strabiliante velocità e della semplicità plug-and-play delle periferiche FireWire di prossima generatione.

Caratteristiche:

Tre porte esterne da 400 Mb/ps IEEE 1394
Conformità OHCI 1.0
Conformità PCI 2.1 e 2.2
Conformità IEEE 1394a Rev 5
- Connettore di potenza ausiliario interno
Buffer IT/AT FIFO - 4k/2k
Buffer IR/AR FIFO - 4k/2k

Requisiti minimi delsystema consigliati:

Pentium II da 266 Mhz
32 Megabyte di RAM
- Uno Slot PCI libero conforme a PCI 2.1
- Windows 98 SE, Windows 2000, Windows Me

Contenuto del pacchetto

• Scheda Belkin IEEE 1394 PCI
  CD driver
• Manuale utente

Installazione hardware

1. Spegnete il computer e scollegate tutte le periferiche ed i dispositiivi collegati.

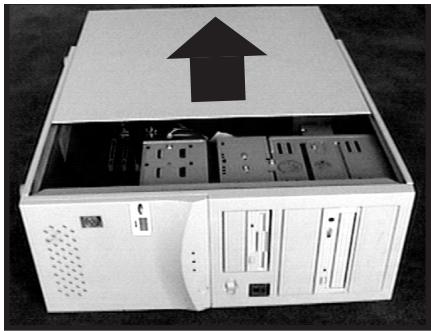

1. Aprite il case del computer. Per la procedura, seguite quanto indicate nel manuale di uso del vostro computer. Accertatevi di toccare una parte qualsiasi in metallo del case del vostro computer per scaricare l'eventuale elettricità statica che potrebbe danneggiare il vostro computer o la scheda FireWire.

Installazione hardware (continua)

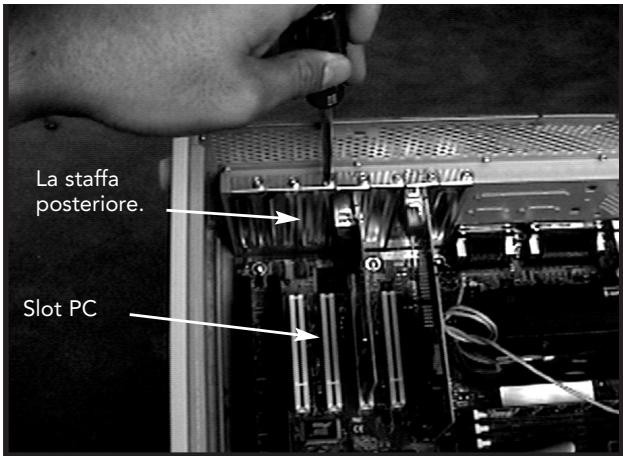

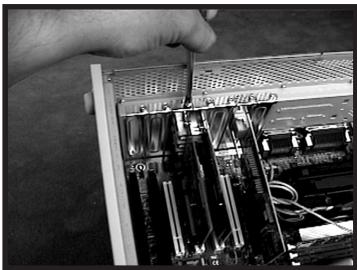

1. Trovate gli slot PC sulla schedà di circuito principale del vostro computer. Trovate uno slot PCI libero. Togliete la piastra in metallo che copre lo slot posteriori corrispondente allo slot PCI da voi scelto. Potreste averere bisogno di un cacciavite a croce Phillips per togliere eventuali viti. Potete fare riferimento all'imagine di seguito.

Installazione hardware (continua)

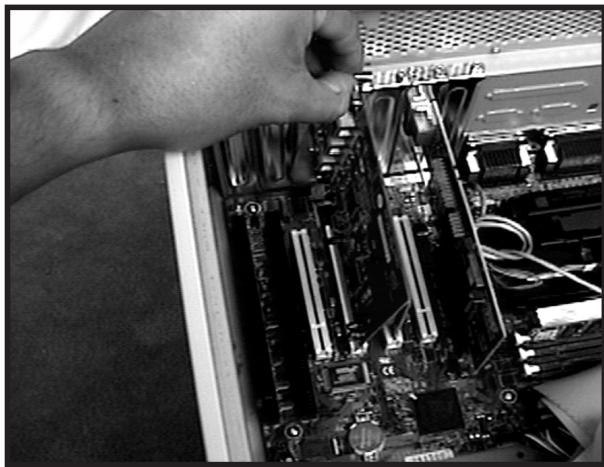

1. Togliete la scheda FireWire alla busta statica protettiva. Maneggiatela soltanto dal lato in metallo e non toccate i connettori angolari dorati. Inserite la scheda nello slot PCI, facendo attenzione ad allineare la staffa posteriori con il case del computer.

Accertatevi che le estremità in oro siano completamente inserte nelle slot.

Installazione hardware (continua)

1. Fissate saldamente la schedulesutilizzando lavite prevista perfissare la staffa posteriorie.

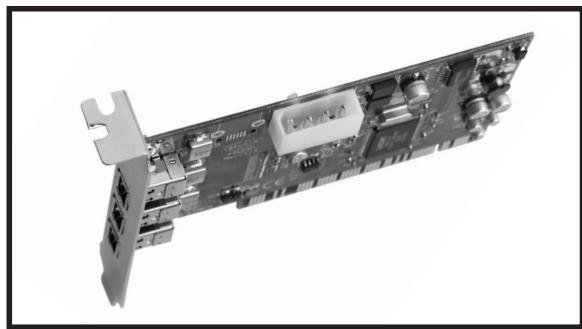

1. (Optional), Se intende collegare periferiche a più bus alimentate FireWire alla scheda Belkin IEEE 1394 PCI, potrebbe essere necessario assorbire另一tra corrente alla vostra fonte di alimentazione del computer. Questo lo si cui dovecare collegando un cavo di alimentazione al drive del disco di riserva al connettore di potenza sulla scheda PCI.

Installazione hardware (continua)

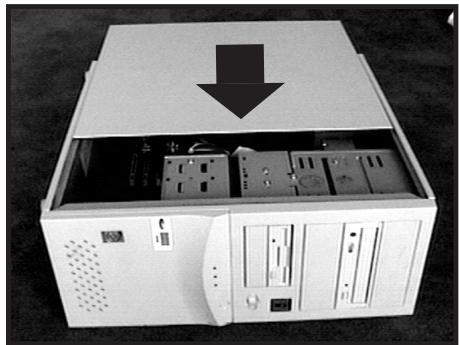

1. Chiodete il case del computer.

1. Collegate di nuovo tutte le periferiche al computer ed alimentate la corrente.

Installazione driver Windows® SE 98

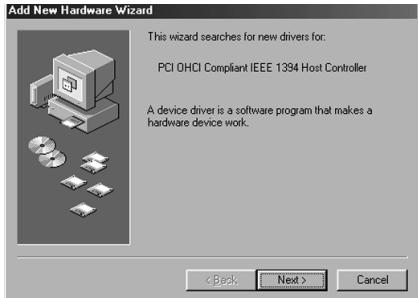

1. Appena Windows 98 SE viene avviato, la "New Hardware Wizard" (Installatione Guidata Nuovo Hardware) lancia e riconisce la scheda IEEE 1394 PCI come "PCI OHCI compliant IEEE 1394 Host Controller". Cliccate su "Next" (Avanti).

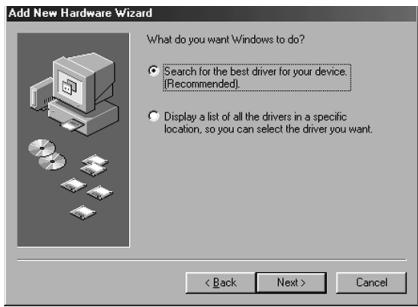

1. Selezionate "Search for the best driver for your device (Recommended)" (Cerca il miglior driver per la periferica, consigliato). Cliccate su "Next" (Avanti).

Installazione driver Windows® SE 98 (continua)

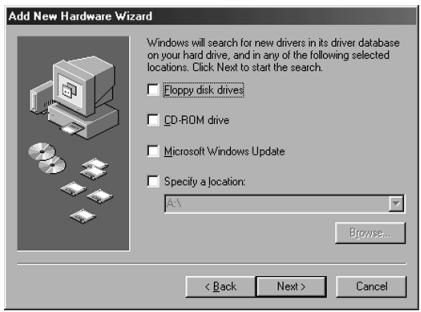

1. Togliete il segno di spunta da tutte le caselle. Cliccate su "Next" (Avanti).

1. Ora Windows ricerca nel suo database di driver il driver corretto. Cliccate su "Next" (Avanti)

Installazione driver Windows® SE 98 (continua)

1. Potrebbe venirvi richiesto di inserire il vostro disco di installatione Windows 98 SE. In quello caso, inserite il CD nell'apposto drive e clicate su "OK".

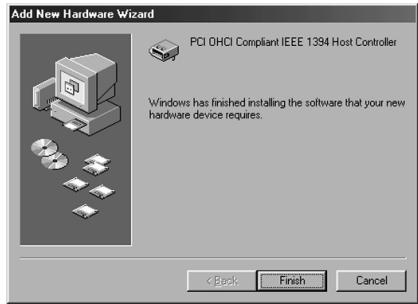

1. L'installazione del driver è complete. Cliccate su "Finish" (Fine).

Installazione driver Windows® 2000

1. Appena Windows 2000 viene avviato, la "New Hardware Wizard" (Installazione Guidata nuovo hardware) lancia e riconisce la schedà IEEE 1394 PCI come "PCI OHCI compliant IEEE 1394 Host Controller".

1. Windows potrebbe installare automaticamente il driver corretto e richiedere di riavviare il computer. Cliccate su "Si". L'installazione è completa e la scheda IEEE 1394 PCI sarezza pronta ad essere utilizzata una volta riaviato Windows.

Installazione driver Windows Me

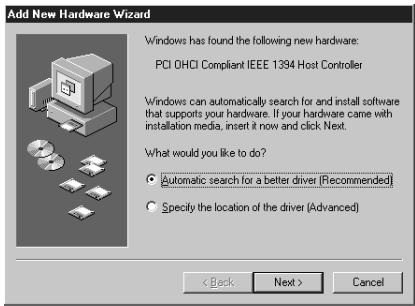

1. Appena Windows 98 SE viene avviato, la "New Hardware Wizard" (Installatione Guidata Nuovo Hardware) lancia e riconisce la scheda IEEE 1394 PCI come "PCI OHCI compliant IEEE 1394 Host Controller". Cliccate su "Next" (Avanti).

1. Selezionate "Search for the best driver for your device (Recommended)" (Cerca il miglior driver per la periferica, consigliato)). Cliccate su "Next" (Avanti).

Installazione driver Windows Me (continua)

1. Windows potrebbe installare automaticamente il driver corretto e richiedere di riavviare il computer. Cliccate su "Si". L'installazione è completa e la scheda IEEE 1394 PCI sarezza pronta per essere utilizzata una volta riaviato Windows.

Informazioni

Dichiarazione FCC

DICHIARAZIONE DI CONFORMITA CON LE LEGGI FCC PER LA COMPATIBILITA ELETTRAMAGNETICA

Noi sottoscritti, Belkin Components, di 501 West Walnut Street, Compton CA 90220, dichiariamo sulla lo但这iera pnienza responsabilità che il prodotto

F5U503ea

a cui esta dichiarazione si riferisce è conforme all'art.15 delle Norme FCC. Il

funzionamento è soggetti alle seguenti due condizioni: (1) quello dispositivo non

deve causare interferenze dannose, e (2) quello dispositivo delve accettare

qualsiasi interferenza ricevuta, comp

causare un funzionamento anomalo.

Dichiarazione di Conformità CE

Noi sottoscritti, Belkin Components, dichiariamo sulla notre piena responsabilità che il prodotto F5U501i a cui这点a dichiarazione fa riferimento, è in conformità con la Norma sulle Emissioni Generiche EN50081-1 e con la Norma di Immunità Generica EN50082-1 1992.

Garanzia di durata della Belkin Components Limited

La Belkin Components garantisce quello prodotto contro agli difetti di materiale e costruzione per tutte la sua durata. Nel caso di un'eventuale anomalia la Belkin provvedera, a propria discrezione, a riparare o sostituire il prodotto senza alcuna spesa, a condizione che quello si presentato entro il termine di garanzia, con le spese di trasporto più pagate, presso il rivenditore autorizzato Belkin da cui avete acquistato il prodotto. Potrebbe essere necessario presentare la prova d'accusto.

Questa garanzia non viene applicata se il prodotto è stato dannegliato involontariamente o in seguito ad un utilizzo excessivo, scorretto o errato; se il prodotto è stato modificato nella autorizzazione scritta della Belkin; o se un qualsiassi numero di seriesi Belkin sa stato rimioso o cancellato.

LA GARANZIA ED I RIMEDI DI CUI SOPRA VERRANNO APPLICATI ESCLUSIVAMENTE NEL CASO DI CONFERMA ORALE O SCRITTA, ESPRESSA O IMPLICITA. LA BELKIN IN PARTICOLARE DECLINA L'OBBLIGO D QUALSIASI GARANZIA IMPLICITA, COMPRESE, SENZA ALCUN LIMITE, LE GARANZIE DI COMMERCIABILITA ED IDONEITA AD UNO SCOPO SPECIFICIO.

I rivenditori, gli agenti o i dipendenti della Belkin non sono autorizzati a modificare, prolonguire o ampliare la presente garanzia.

LA BELKIN DECLINA QUALSIASI RESPONSABILITA PER DANNI PARTICARI, ACCIDENTALI O CONSEGUENTI CAUSATI DA QUALSIASI VIOLAZIONE DELLA GARANZIA O DETERMINATI DA QUALSIASI TEORIA LEGALE COMPRESI, MA NON SOLO, I CASI DI LUCRO CESSANTE, TEMPI DI ATTESA ED AVIAMENTO, NONCHE PER EVENTUALI DANNEGGIAMENTI O RIProgrammaZIONI O RIPRODUNZIONI DI QUALSIASI DATO O PROGRAMMA SALVATO O UTILIZATO CON I PRODOTTI BELKIN.
